Setul de coș de fum izolat – Varianta nr. 3 – este destinat evacuării sigure și stabile a gazelor de ardere de la cazanele cu puterea de 10–30 kW, la o temperatură a fumului de până la 300 °C.
Configurația cu două coturi de 90° este utilizată în situațiile în care cazanul este racordat lateral la coșul de fum și este necesară trecerea țevii prin peretele exterior, urmată de ridicarea verticală. Această soluție este ideală pentru camere tehnice și centrale termice, unde echipamentele sunt amplasate de-a lungul pereților interiori.

Toate componentele sunt realizate din oțel inoxidabil AISI 304, rezistent la coroziune, umiditate și condens acid. Între pereții interior și exterior ai țevilor se află un strat de vata bazaltică izolatoare, care menține temperatura gazelor și previne formarea condensului.

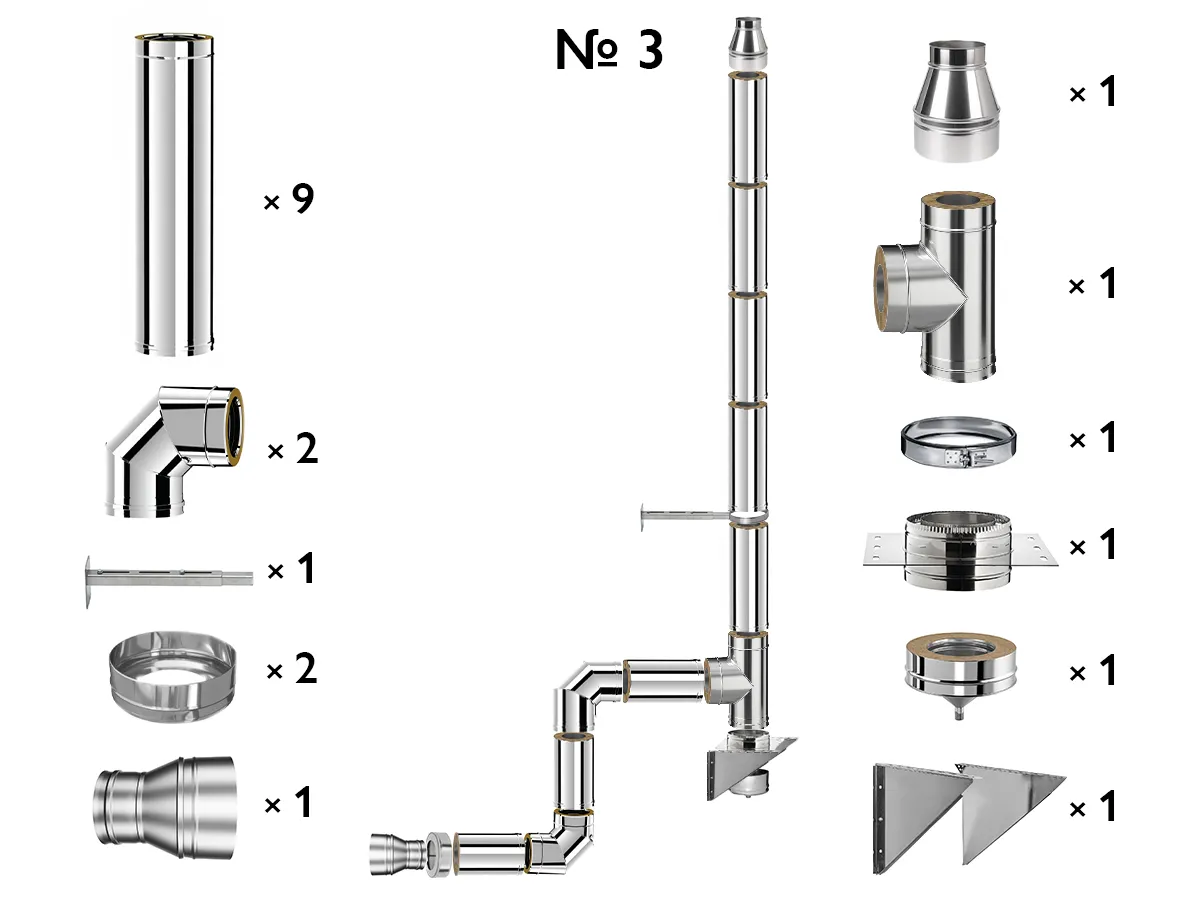

Componența setului și funcția fiecărui element:

▪️ Adaptor simplu perete.
Conectează racordul de ieșire al cazanului cu prima secțiune izolată a coșului. Compensează variațiile de temperatură și asigură o îmbinare etanșă și sigură.

▪️ Țeavă de fum 1 m × 9 buc.
Nouă secțiuni izolate formează segmentele orizontale și verticale ale sistemului. Țeava interioară din AISI 304 intră în contact direct cu gazele fierbinți, cea exterioară le protejează de intemperii, iar între ele se află vata bazaltică termorezistentă.

▪️ Cot 90° × 2 buc.
Permite modificarea direcției coșului la un unghi de 90°. Se utilizează pentru racordarea laterală a cazanului la partea verticală exterioară, asigurând un flux uniform al gazelor și un tiraj constant.

▪️ Teu 90°.
Element de legătură între secțiunea orizontală și coloana verticală. Este prevăzut cu un racord inferior pentru montarea recipientului de condens și oferă acces facil pentru curățare și revizie.

▪️ Recipient de condens.
Montat la baza teului, evacuează umezeala formată în urma răcirii gazelor. Previne acumularea lichidului în interior și protejează pereții coșului de coroziune.

▪️ Capace pentru vata minerală × 2 buc.
Etanșează capetele stratului izolator, protejând vata bazaltică de umezeală și impurități, păstrându-i proprietățile termice.

▪️ Terminal de coș.
Se montează în partea superioară a țevii și protejează împotriva ploii, zăpezii și resturilor. Stabilizează tirajul și previne curenții de aer inversi.

▪️ Colier de perete (cu un suport).
Fixează coșul de peretele exterior, stabilizând coloana verticală și reducând vibrațiile.

▪️ Platformă de susținere.
Suport portant amplasat sub teu, care preia greutatea secțiunii verticale și distribuie uniform sarcina pe fațadă.

▪️ Consolă telescopică.
Sistem reglabil de prindere ce permite ajustarea exactă a distanței dintre coș și perete, facilitând montajul și crescând stabilitatea.

▪️ Bază de sprijin.
Componentă inferioară care susține întreaga structură. Preia greutatea totală a țevilor și menține stabilitatea sistemului.

Avantajele setului:

▪️ Soluție universală cu două coturi de 90° – ideală pentru racordarea laterală a cazanului;
▪️ Set complet de instalare, fără necesitatea altor componente;
▪️ Construcție izolată care reduce pierderile de căldură și previne condensul;
▪️ Rezistență ridicată la temperaturi de până la 300 °C și la medii corozive;
▪️ Montaj exterior sigur, practic și potrivit pentru toate tipurile de centrale termice.

Utilizare:

Setul este destinat cazanelor de 10–30 kW care funcționează pe gaz, lemn, cărbune sau peleți.
Este recomandat pentru instalații în locuințe private și camere tehnice unde se utilizează racord lateral al conductei.
Asigură un tiraj stabil și evacuarea eficientă a gazelor de ardere la temperaturi de până la 300 °C, garantând siguranța și performanța sistemului de încălzire.
