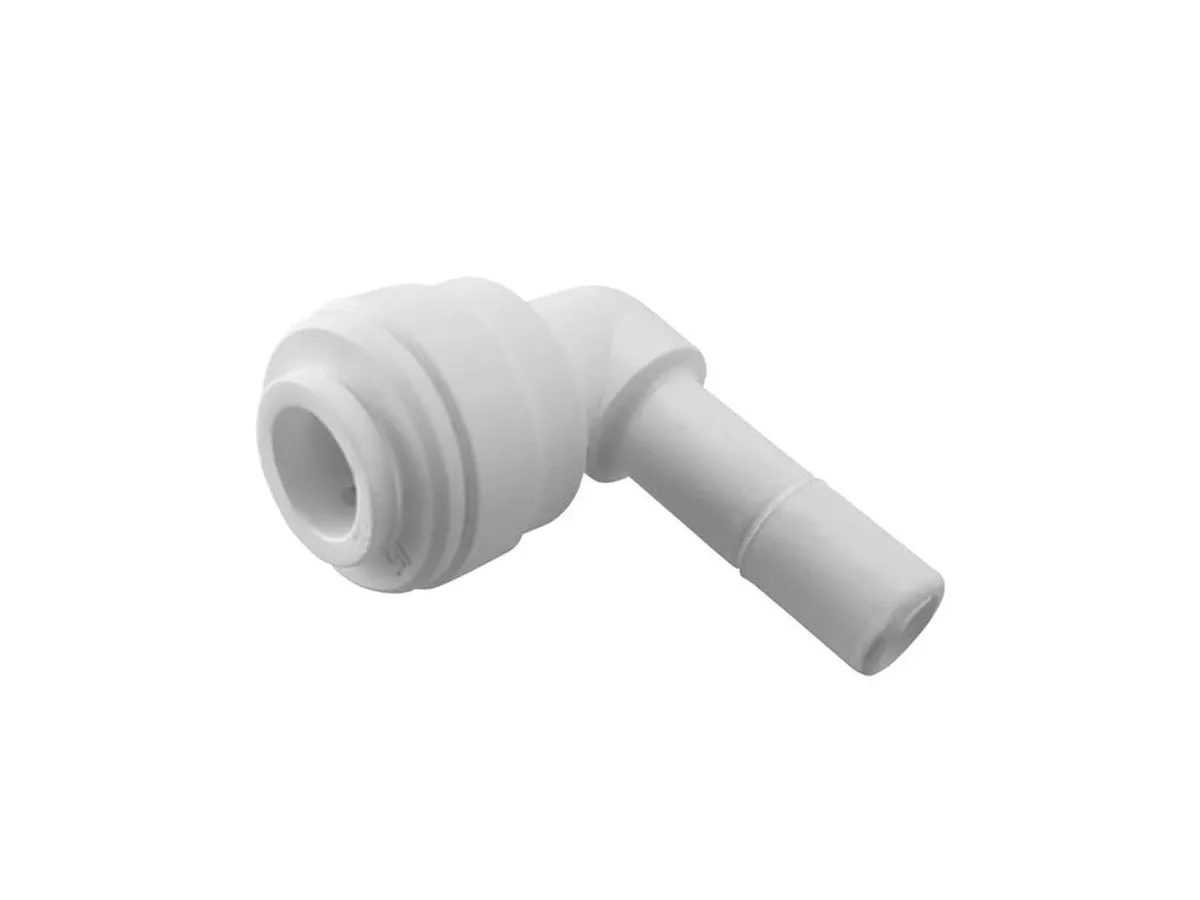

Колено цанга-трубка 1/4" x 1/4" — надёжное угловое соединение для систем водоочистки и подачи жидкостей

Назначение и область применения

Колено 1/4" x 1/4" с цанговыми соединениями предназначено для соединения двух трубок одинакового диаметра (6,35 мм) под углом 90°. Этот фитинг обеспечивает герметичное и компактное соединение, что особенно важно в ограниченных по пространству зонах систем водоочистки, распределения жидкостей и пневматики. Цанговый механизм (push-fit) позволяет быстро подключать и отключать трубки без инструментов.

Применяется в:

Системах обратного осмоса и фильтрации воды

Бытовых и промышленных установках водоочистки

Лабораторных и медицинских дозирующих системах

Установках для подачи напитков и CO₂

Системах охлаждения и автоматизации

Конструктивные особенности

Тип соединения: угловое (90°), цанга-цанга

Подключаемые трубки: обе стороны — 1/4" (6,35 мм)

Механизм фиксации: push-fit (быстросъёмный цанговый зажим)

Материал: пищевой пластик (POM, полипропилен), возможны варианты из латуни или нержавеющей стали

Форма: компактная угловая конструкция

Цвет: белый, серый или чёрный (в зависимости от модели)

Преимущества конструкции

Угловой поворот. Обеспечивает плавное изменение направления потока без перегибов трубки.

Лёгкий монтаж. Установка трубок занимает секунды и не требует инструмента.

Многоразовое использование. Надёжная фиксация даже после нескольких подключений/отключений.

Совместимость. Подходит для большинства стандартных трубок 1/4" из полиэтилена, ПВХ и тефлона.

Герметичность. Исключает протечки даже при высоком давлении в системе.

Устойчивость к химии. Подходит для воды, слабых кислот, щелочей и пищевых жидкостей.

Технические параметры

Диаметр трубки: 1/4" (6,35 мм)

Рабочее давление: до 6–10 бар (в зависимости от материала)

Температурный диапазон: от +1°C до +65°C

Материал корпуса: POM, PP, латунь, нержавеющая сталь

Вес: ~3–5 г

Срок службы: до 10 лет

Совместимость

Совместимо с большинством систем фильтрации воды и жидкостных распределительных систем, включая бренды John Guest, Aquafilter, APEC, Raifil, Atoll и др. Применяется в домашних фильтрах, кулерах, холодильниках, пивных системах и т.д.

Рекомендации по установке

Перед подключением убедитесь, что торцы трубок ровные и чистые

Вставьте трубку до упора до щелчка — это обеспечит герметичность

Для демонтажа зажмите фиксирующее кольцо и аккуратно извлеките трубку

Не тяните трубку под углом — соединение рассчитано на прямую нагрузку

Заключение

Колено цанга-трубка 1/4" x 1/4" — универсальное и компактное решение для надёжного соединения труб под углом 90°. Благодаря простоте установки, высокой герметичности и совместимости с большинством систем, оно идеально подходит для профессионального и бытового применения в инженерных, водоочистных и пищевых установках.
