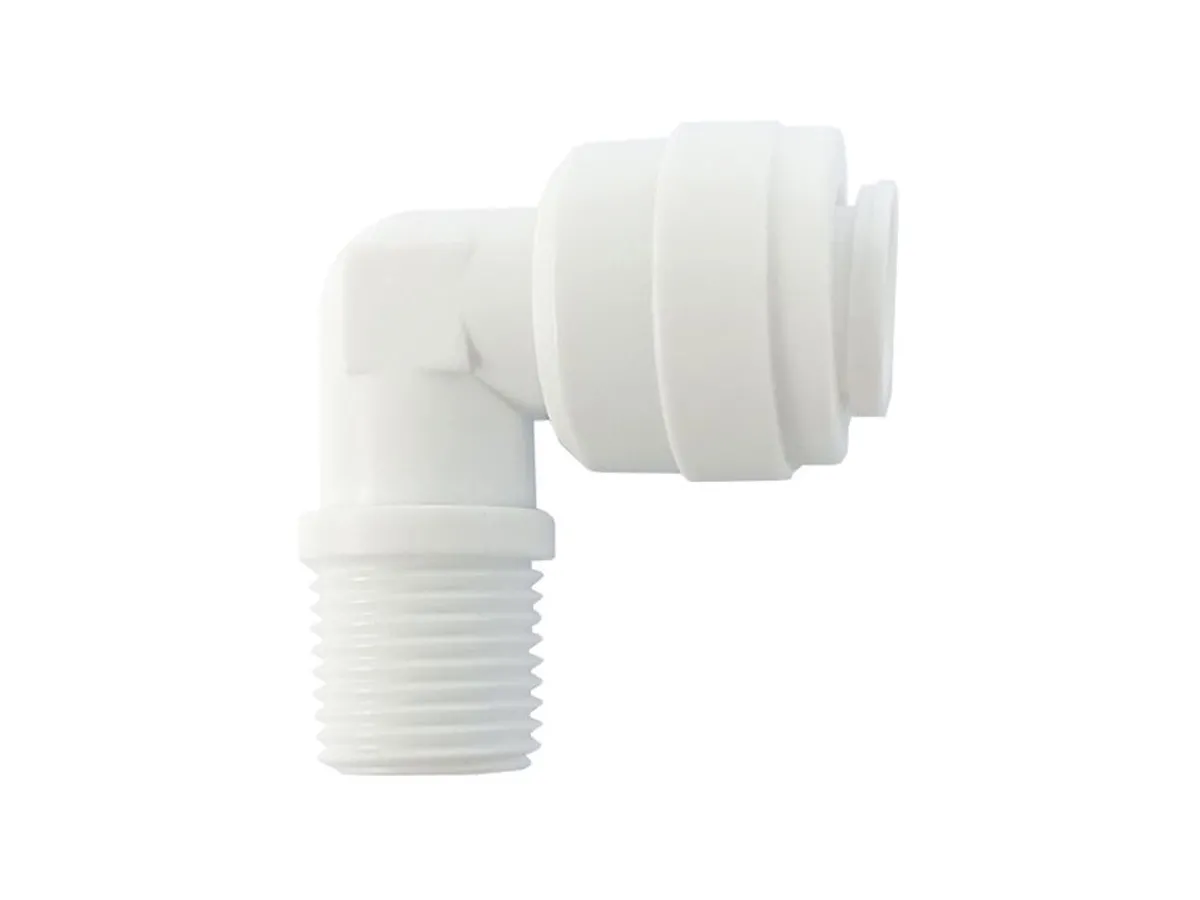

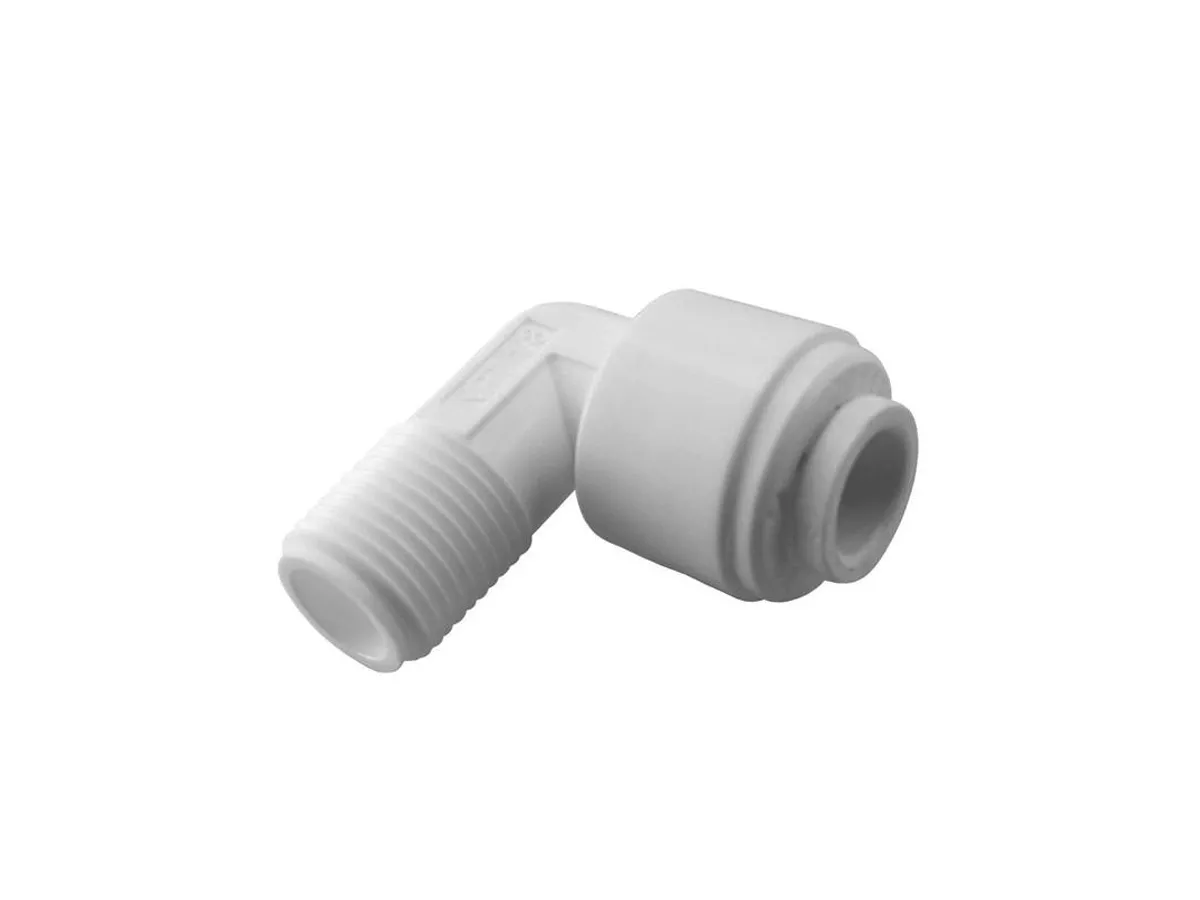

Колено с наружной резьбой 1/4"х1/8" NPTF — надёжное угловое соединение для систем жидкостей и газов

Назначение и область применения

Угловой фитинг с наружной резьбой 1/4" (под трубку) и 1/8" NPTF (резьбовое подключение) предназначен для создания герметичных и компактных соединений под углом 90° в системах фильтрации воды, водоочистки, пневматике, гидравлике и дозирующих установках. Он позволяет соединить трубку 1/4" с резьбовым портом 1/8" NPTF, особенно там, где необходимо изменить направление потока жидкости или газа при ограниченном пространстве.

Применяется в:

Системах обратного осмоса и фильтрации воды

Бытовых и промышленных установках водоочистки

Пневмосистемах и автоматике

Системах CO₂ в аквариумистике и пищевом оборудовании

Медицинских, лабораторных и дозирующих установках

Конструктивные особенности

Тип соединения: угловой (колено) 90°

Вход: быстроразъёмный (push-fit) под трубку 1/4" (6,35 мм)

Выход: наружная резьба 1/8" NPTF (национальный стандарт конической резьбы с герметизацией по резьбе)

Материал: пищевой пластик (полиацеталь/полипропилен), возможны версии из латуни или нержавейки

Форма: компактная, с усиленным телом и устойчивостью к крутящим нагрузкам

Цвет: чаще всего белый или чёрный (для пластиковых моделей)

Преимущества конструкции

Угловое решение. Позволяет прокладывать трубки в ограниченном пространстве с минимальными изгибами.

Герметичность. Резьба NPTF исключает утечки без необходимости в уплотнительной ленте (при соблюдении условий монтажа).

Универсальность. Совместим с пластиковыми и металлическими резьбовыми патрубками.

Простой монтаж. Быстроразъёмная часть позволяет вставить трубку без инструментов.

Устойчивость к химии. Подходит для воды, растворов, слабых кислот/щелочей, сжатого воздуха (в зависимости от материала).

Компактность. Минимальные габариты при высокой прочности.

Технические параметры

Диаметр трубки: 1/4" (6,35 мм)

Резьба: 1/8" NPTF (наружная)

Рабочее давление: до 8–10 бар (в зависимости от материала и системы)

Температурный диапазон: от +1°C до +60°C

Материал: POM, PP, латунь, нержавеющая сталь

Срок службы: до 10 лет при стандартной нагрузке

Совместимость

Совместим с большинством систем водоочистки и оборудования с резьбовым соединением 1/8" NPTF. Подходит для фитингов John Guest, APEC, DMfit, Aquafilter, Atoll и др.

Рекомендации по установке

Перед ввинчиванием убедитесь в чистоте и целостности резьбы

Не используйте чрезмерное усилие — достаточно плотного вкручивания вручную с последующей подтяжкой

В случае необходимости применяйте ленту ФУМ для дополнительной герметичности

Убедитесь в полном вхождении трубки до упора в push-fit части

Заключение

Колено с наружной резьбой 1/4"х1/8" NPTF — это компактный, удобный и надёжный фитинг, обеспечивающий герметичное соединение трубки и резьбового отвода под углом 90°. Идеально подходит для сборки систем в ограниченном пространстве, где важны как компактность, так и надёжность. Подходит для профессионального и бытового использования в самых разных инженерных задачах.
