Комплект дымохода Вариант № 5 предназначен для котлов мощностью 30–50 кВт и обеспечивает надёжный отвод продуктов сгорания при температуре до 300 °C.
Данная конфигурация отличается наличием четырёх отводов под углом 45°, которые позволяют обойти выступающие участки здания и кровли, сохранив вертикальность и правильную тягу системы.
Дымоход устанавливается снаружи, что повышает пожаробезопасность, упрощает монтаж и обеспечивает удобство последующего обслуживания.

Все элементы выполнены из нержавеющей стали AISI 304, устойчивой к коррозии и термическому воздействию. Между внутренней и внешней трубой расположен слой базальтовой изоляции, который предотвращает охлаждение дымовых газов, защищает стенки от перегрева и препятствует образованию конденсата.

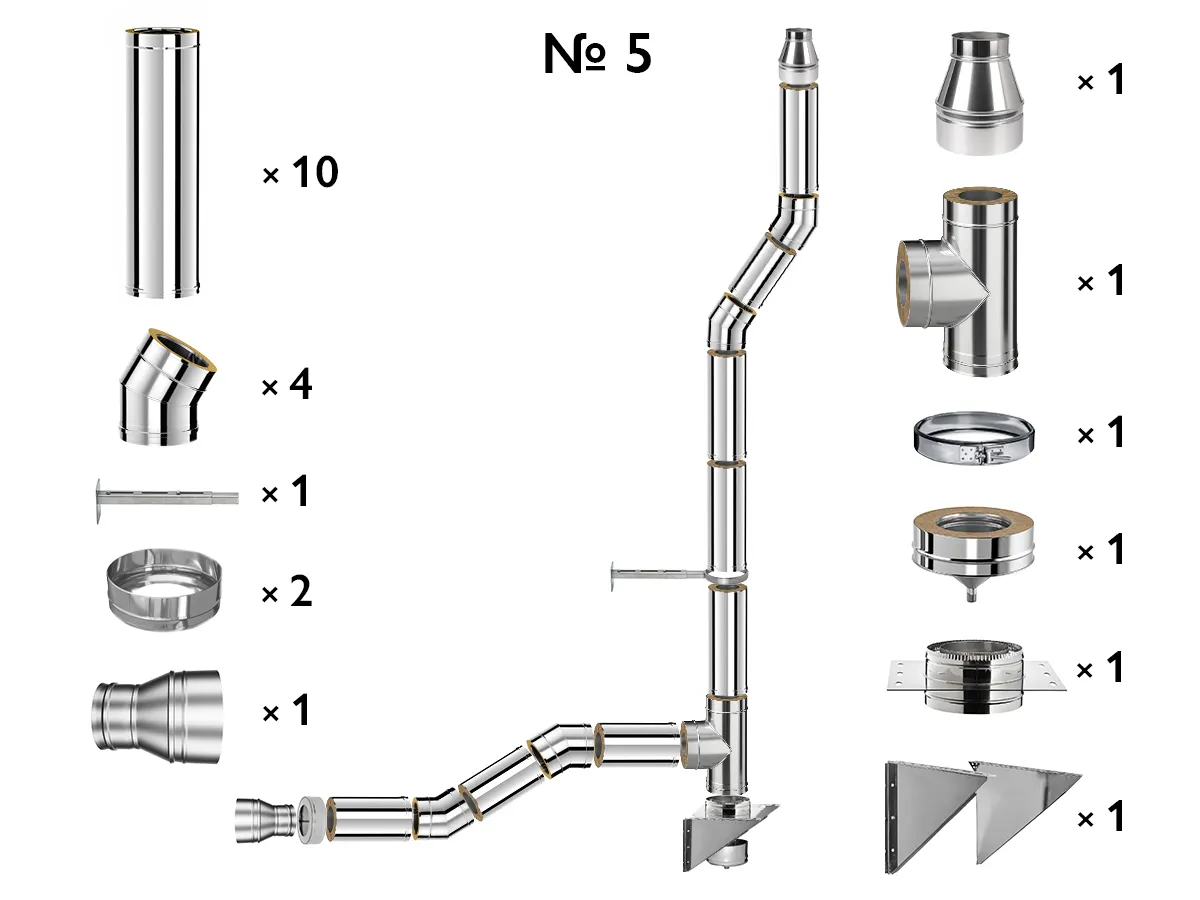

Состав комплекта и назначение элементов:

▪️Переход одностенный – соединяет выход котла с первой секцией изолированной трубы, обеспечивает герметичность соединения и исключает утечку дымовых газов.

▪️Дымоход 1 м × 10 шт. – десять изолированных секций формируют вертикальный участок длиной 6 м. Конструкция каждой трубы состоит из внутреннего канала из стали AISI 304, слоя базальтовой ваты и наружной защитной оболочки.

▪️Отвод 45° × 4 шт. – применяются для обхода препятствий при монтаже и корректировки направления дымохода без потери тяги и герметичности.

▪️Тройник 90°. – соединяет горизонтальный участок от котла с вертикальной частью системы, а нижний выход используется для установки конденсатоотвода.

▪️Конденсатоотвод – элемент для отвода влаги, образующейся при охлаждении дымовых газов. Предотвращает накопление воды и продлевает срок службы дымохода.

▪️Заглушки для минваты × 2 шт. – герметично закрывают торцы изоляции, защищая базальтовую вату от влаги и загрязнений.

▪️Окончание дымохода – верхний элемент, защищающий систему от дождя, снега и листьев, а также стабилизирующий тягу при ветровых нагрузках.

▪️Хомут настенный (1 ушко) – фиксирует дымоход к фасаду здания, предотвращая вибрации и расшатывание конструкции.

▪️Разгрузочная платформа – служит опорой для вертикального участка, равномерно распределяет нагрузку по фасаду.

▪️Кронштейн телескопический – регулируемое крепление, позволяющее точно выставить расстояние между стеной и трубой.

▪️Опора дымохода – нижний несущий элемент, принимающий вес всей конструкции и обеспечивающий устойчивость.

Преимущества и применение:

Конфигурация Вариант № 5 предназначена для систем отопления, где требуется сложная прокладка дымохода с обходом архитектурных или кровельных элементов. Наличие четырёх отводов под 45° делает монтаж максимально гибким и удобным.
Комплект обеспечивает устойчивую тягу, эффективное удаление дымовых газов и безопасную эксплуатацию оборудования при температуре до 300 °C. Изоляция из базальтовой ваты предотвращает образование конденсата и сохраняет оптимальный температурный режим дымохода даже зимой.
Система используется при установке котлов средней мощности (30–50 кВт), работающих на газе, дровах, угле или пеллетах. Идеальна для частных домов, коттеджей, производственных и коммерческих объектов.
Изготовление из нержавеющей стали AISI 304 гарантирует надёжность, устойчивость к агрессивным средам и длительную работу дымохода. Наружный монтаж придаёт конструкции аккуратный внешний вид, упрощает техническое обслуживание и делает эксплуатацию максимально безопасной.
