Данный комплект предназначен для установки на мощные котлы с тепловой производительностью 50–70 кВт, обеспечивая надёжный и безопасный отвод дымовых газов при температуре до 300 °C.
Конструкция Вариант № 5 отличается высокой универсальностью и предусматривает четыре отвода 45°, которые позволяют выполнить сложную трассу дымохода с обходом карнизов, крышных элементов или выступающих архитектурных деталей.
Такое решение идеально подходит для наружного монтажа, где требуется безопасный и эстетичный вывод дымохода с сохранением оптимальной тяги.

Двустенные трубы выполнены из нержавеющей стали AISI 304 — прочного, коррозионно-стойкого материала, устойчивого к кислотным конденсатам. Между внутренней и наружной стенкой располагается слой базальтовой изоляции, предотвращающий переохлаждение дымовых газов и обеспечивающий стабильную работу отопительной системы в любое время года.

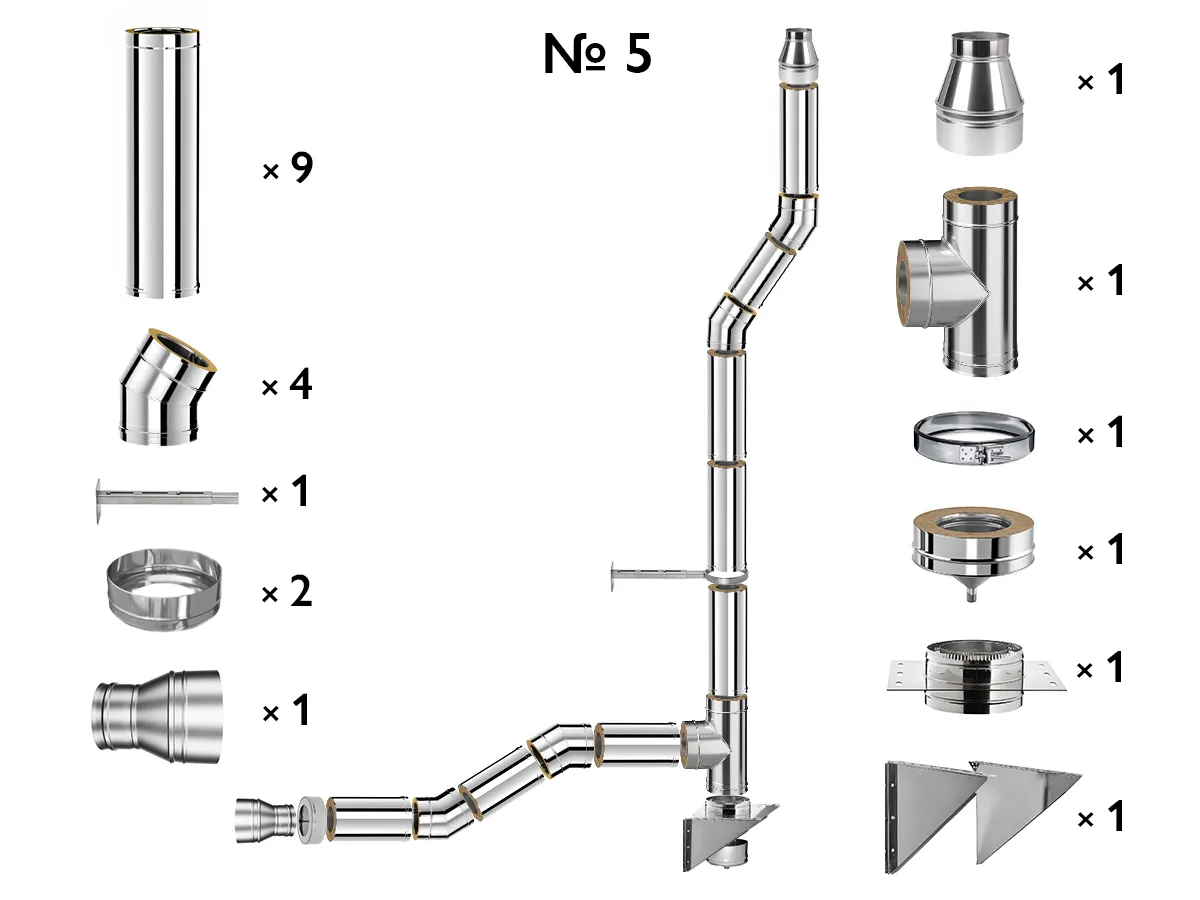

Состав комплекта и назначение элементов:

▪️Переход одностенный – соединяет патрубок котла с первой изолированной секцией дымохода, обеспечивая надёжное, герметичное и термостойкое соединение.

▪️Дымоход 1 м × 9 шт. – девять изолированных секций длиной по 1 м формируют вертикальную магистраль. Внутренний канал из стали AISI 304 устойчив к высоким температурам, наружный кожух защищает конструкцию от внешних воздействий, а изоляция из базальтовой ваты исключает образование конденсата.

▪️Отвод 45° × 4 шт. – элементы, используемые для обхода кровли или архитектурных препятствий. Плавные повороты под углом 45° сохраняют стабильную тягу и не создают завихрений потока.

▪️Тройник 90°. – соединяет горизонтальный участок от котла с вертикальной частью дымохода, при этом нижний выход используется для установки конденсатоотвода и обслуживания системы.

▪️Конденсатоотвод – элемент для удаления влаги, образующейся при охлаждении дымовых газов, предотвращает скопление жидкости и коррозию внутренних стенок.

▪️Заглушки для минваты × 2 шт. – закрывают торцы теплоизоляционного слоя, защищая базальтовую вату от влаги и пыли.

▪️Окончание дымохода – верхний элемент, защищающий систему от осадков и мусора, а также стабилизирующий тягу при ветре.

▪️Хомут настенный (1 ушко) – крепёжный элемент для надёжной фиксации дымохода к фасаду здания.

▪️Разгрузочная платформа – металлическая опора, которая принимает на себя вес вертикального участка трубы и перераспределяет нагрузку на стену.

▪️Кронштейн телескопический – регулируемое крепление, обеспечивающее точное позиционирование дымохода относительно фасада.

▪️Опора дымохода – нижняя опорная часть всей конструкции, воспринимающая вес системы и обеспечивающая её устойчивость.

Преимущества и применение:

Комплект Вариант № 5 создан для котлов повышенной мощности и отлично подходит для частных домов, коттеджей, мини-котельных, а также промышленных объектов. Благодаря четырём отводам 45° система легко адаптируется под любую архитектуру здания, сохраняя оптимальную тягу и безопасное направление вывода дымовых газов.
Двустенная конструкция с базальтовой изоляцией предотвращает образование конденсата и перегрев стен, а материал AISI 304 гарантирует устойчивость к влаге, коррозии и высоким температурам до 300 °C.
Комплект поставляется в полностью укомплектованном виде и не требует дополнительных элементов, что ускоряет установку и обеспечивает герметичность всей системы.
Используется при работе котлов на дровах, пеллетах, угле или газе, обеспечивая безопасный и стабильный отвод продуктов сгорания даже при высокой интенсивности эксплуатации.
