Комплект дымохода Вариант № 5 разработан для подключения мощных котлов (50–70 кВт) и рассчитан на безопасный отвод дымовых газов при температуре до 300 °C.
Главное преимущество конструкции — наличие четырёх отводов под углом 45°, позволяющих гибко корректировать направление трассы дымохода при обходе карнизов, кровли или выступающих элементов фасада. Это особенно удобно при наружном монтаже, где важны пожарная безопасность, правильная тяга и эстетичный внешний вид.

Двустенные трубы выполнены из нержавеющей стали AISI 304, устойчивой к агрессивным средам и конденсату. Между стенками расположен слой базальтовой ваты, который удерживает тепло, предотвращает переохлаждение дымовых газов и исключает образование влаги внутри системы.

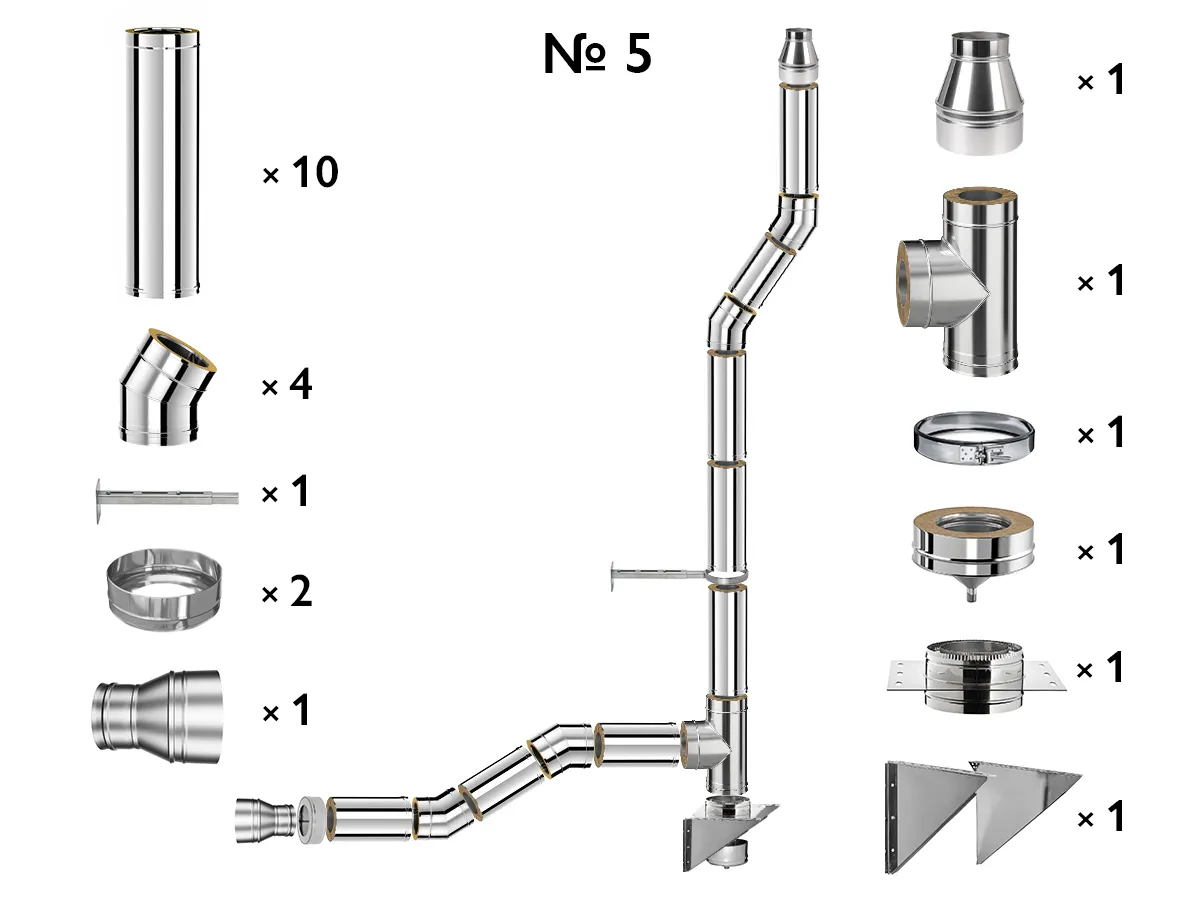

Состав комплекта и назначение элементов:

▪️Переход одностенный — соединяет патрубок котла с первой изолированной секцией дымохода; обеспечивает герметичность и термостойкость соединения.

▪️Дымоход 1 м × 10 шт. — десять изолированных секций длиной 1 м формируют основной вертикальный канал. Внутренний слой из AISI 304 контактирует с дымовыми газами, наружный корпус защищает систему от внешних воздействий, а базальтовая изоляция сохраняет стабильную температуру потока.

▪️Отвод 45° × 4 шт. — используется для обхода препятствий и корректировки направления трубы. Благодаря плавному углу не нарушается тяга и сохраняется герметичность соединений.

▪️Тройник 90°. — соединяет горизонтальный участок от котла с вертикальной частью дымохода; нижний выход предназначен для установки конденсатоотвода и ревизии.

▪️Конденсатоотвод — удаляет влагу, возникающую при охлаждении дымовых газов, предотвращая скопление жидкости в нижней части системы.

▪️Заглушки для минваты × 2 шт. — закрывают торцы изоляции, защищая её от влаги и грязи.

▪️Окончание дымохода — верхний элемент, предохраняющий систему от осадков и мусора, стабилизирует тягу при ветре.

▪️Хомут настенный (1 ушко) — фиксирует дымоход к фасаду, предотвращает смещения и вибрации.

▪️Разгрузочная платформа — принимает на себя вес вертикальной части трубы и переносит нагрузку на несущую стену.

▪️Кронштейн телескопический — регулируемое крепление, позволяющее выставить нужное расстояние между трубой и фасадом.

▪️Опора дымохода — нижний несущий элемент всей конструкции, служит основанием и обеспечивает устойчивость.

Преимущества и применение:

Дымоход Вариант № 5 идеален для установки на высокомощные котлы в частных домах, коттеджах, промышленных зданиях или котельных. Конфигурация с четырьмя отводами 45° позволяет монтировать систему даже в сложных архитектурных условиях — с обходом крыши, карнизов или вентиляционных шахт.
Комплект обеспечивает равномерный отвод дымовых газов, устойчивую тягу и отсутствие конденсата благодаря слою базальтовой изоляции.
Нержавеющая сталь AISI 304 гарантирует стойкость к влаге, кислотам и нагреву до 300 °C, а наружная установка повышает пожарную безопасность и облегчает обслуживание.
Комплект полностью готов к монтажу, не требует дополнительных деталей и обеспечивает долговечную, эффективную и визуально аккуратную систему дымоудаления для котлов на газе, дровах, пеллетах или угле.
